2023年9月8日交通運輸部組織編制的《道路運輸危險貨物車輛標志》（GB 13392—2023）強制性國家標準獲批發布，并將于2025年4月1日正式實施。這一標準的發布與實施，旨在進一步加強道路運輸危險貨物車輛的安全管理，提高車輛識別度和警示效果，從而確保道路交通的安全與順暢。

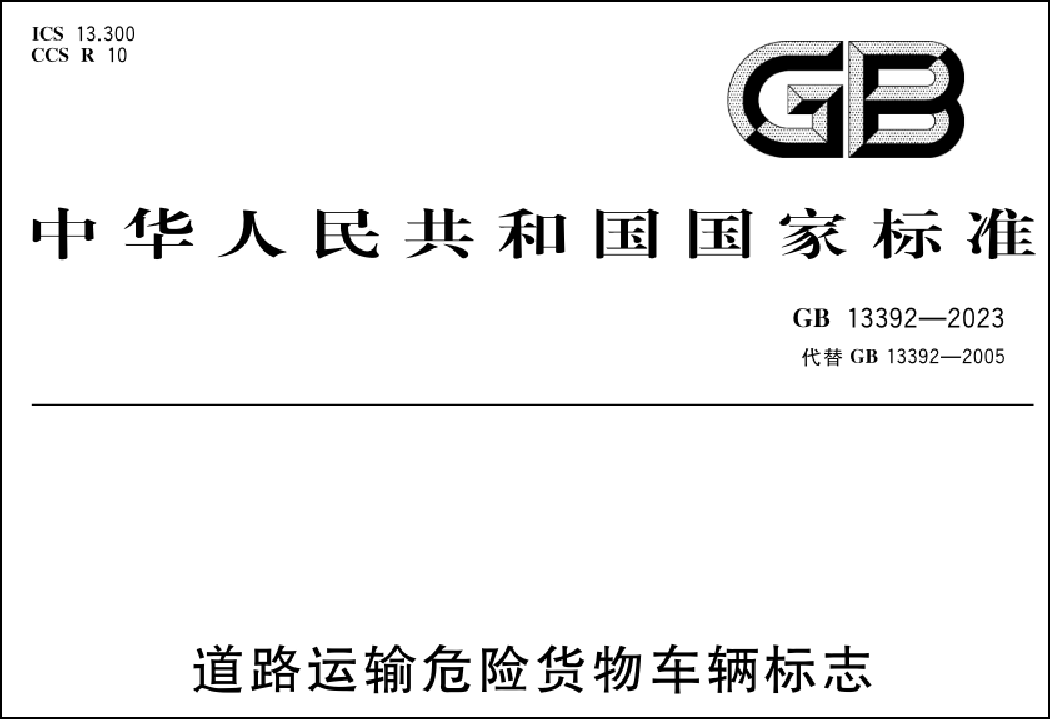

圖1 GB13392-2023封面

新標準下載查看網址：

https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=D1CD369EB966BC79FA79BA9534BD8897

與2005版標準相比，新版標準取消了三角形標志燈，將車輛標志主要分為矩形標志牌、菱形標志牌和特殊標志牌三類，同時對于菱形標志牌的尺寸要求進行了調整。本期解讀，小編給大家講講三種標志牌的使用要求。

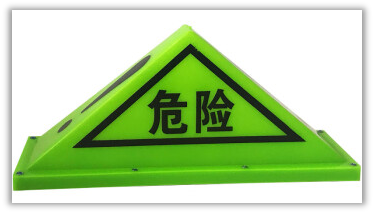

圖2 已取消的三角形標志燈

一、標志牌分類及尺寸

1、 矩形標志牌

矩形標志牌是新版標準增加的一個新危險性標志信息，其來源于依據ADR法規編制的JT/T617-2018危險貨物道路運輸系列標準，實現了國內危險貨物運輸車輛標識與國際的接軌。它的外形為矩形、底色為橙色，噴涂或固定(粘貼、懸掛)于運輸單元上，根據尺寸大小分為標準版矩形標志牌和縮小版矩形標志牌。

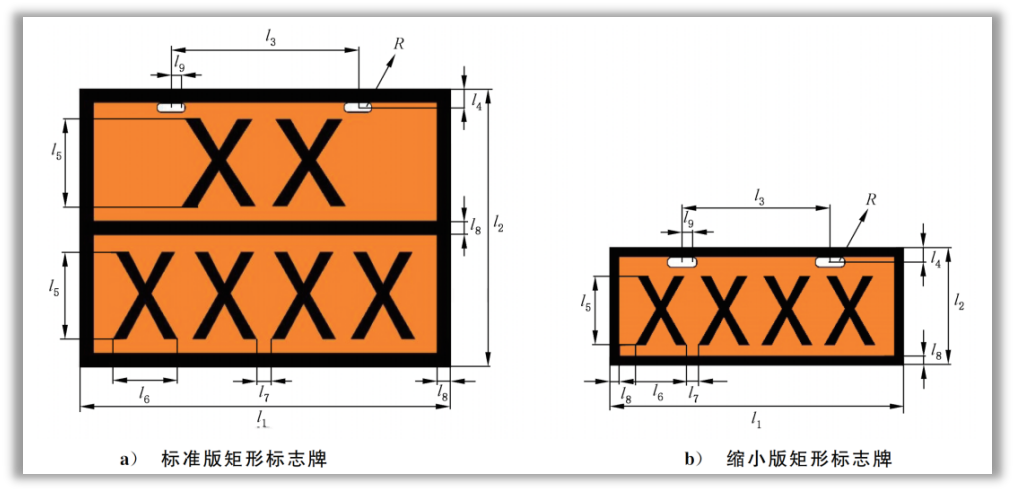

圖3 矩形標志牌圖例

2、 菱形標志牌

外形為菱形，用于標識運輸貨物的主要和次要危險特性，通常噴涂或固定(粘貼、懸掛)于運輸單元上。在國際危規中，菱形標志牌分類9類，即跟9大類危險貨物相對應。

圖4 部分菱形標志牌示例

如圖4，標志牌中可加入中文文字描述，前提是不影響其他要素的展示，另外新標準一個比較大的變化是明確了菱形標志牌的尺寸大小：標準版尺寸：250mm*250mm；縮小版尺寸：100mm*100mm；放大版尺寸：350mm*350mm；

3、 特殊標志牌

特殊標志牌分為危害環境物質標記和高溫物質標記，尺寸大小與菱形標志牌一致。這是新標準增加的，以與JT/T 617保持一致。當裝運的危險貨物屬于第9類危害環境物質時，應加貼危害環境物質標記；當裝運的液態物質溫度大于或等于100°C，或固態物質溫度大于或等于240°C時，應加貼高溫物質標記。

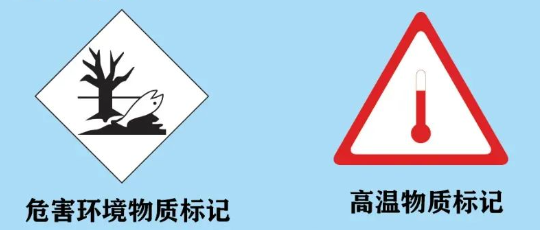

圖5 危害環境物質標記和高溫物質標記

二、標志牌技術性能要求

新標準調整完善了標志的技術性能要求及相應的試驗方法。增加了對車輛標志的外觀質量、光度性能、色度性能、耐溶劑性能、耐鹽霧腐蝕性、耐候性、附著性能和耐火性能的要求。更新了抗沖擊性能、耐高低溫性能等技術要求及對應的試驗方法。

1、 矩形標志牌

基板：材質應采用符合 GB/T 20878-2007 要求，且熔點高于 900C的鋼板，或經大火燃燒15min后,不影響信息顯示效果的其他材料。

反光膜：符合 GB/T 18833-2012要求的I類或以上反光膜，且反光膜拉伸性能和耐沖壓性能應符合 GA 666 的要求。

文字：應采用沖壓成型工藝，凸出量不小于 0.5 mm。

2、 菱形及特殊標志牌

反光膜：符合 GB/T 18833-2012要求的I類或以上反光膜。

基板：（若使用基本）應采用鋁合金，力學性能應符合 GB/T 3880.2—2012 的要求，或不低于同等強度的其他材料。

小編提醒：標志牌和菱形標志牌的性能要求基本一致，而耐火試驗是菱形標志牌不需要的。

三、標志牌裝用示例

實際使用時，標志可采用包括粘貼、螺栓或鉚釘固定、插槽等方式，對于罐式車輛，也可采用反光材料在罐體上噴繪。確保車輛上的標志牌在運輸過程中不會損壞或脫落。

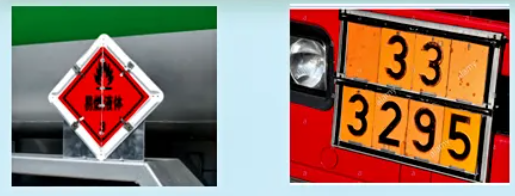

圖6 標志牌實際裝用示例

新標準附件D給出了若干種標志牌裝用示例。

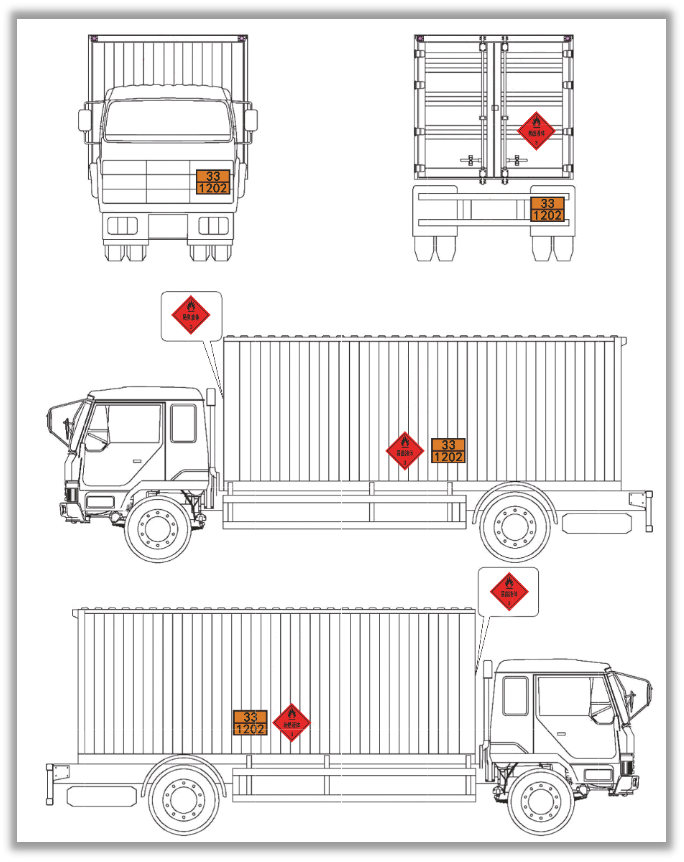

示例一：集裝箱車輛標志牌

菱形標志牌：集裝箱的前端、后端和兩側

矩形標志牌：懸掛在車輛前端和尾部以及集裝箱兩側

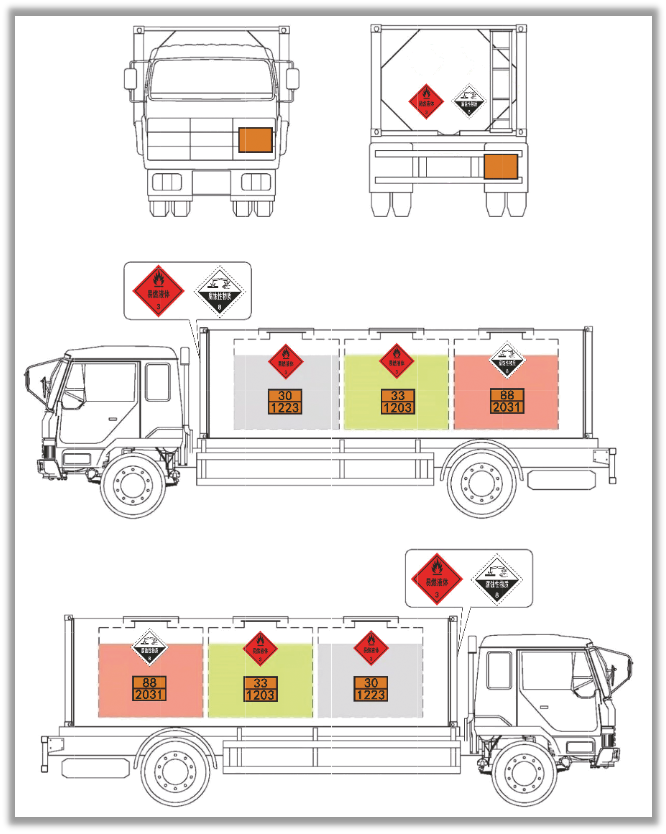

示例二：多隔艙罐式集裝箱或可移動罐柜及車輛標志牌

菱形標志牌：每一隔艙相應位置的側邊上固定；兩側壁懸掛的每種菱形標志牌也應同時懸掛在罐式集裝箱和可移動罐柜的前后兩端。

矩形標志牌：側壁每一個隔艙的相應位置，車輛前后懸掛空白的矩形標志牌。

更多示例請見GB13392-2023原文。

四、小結

新版標準的實施，將對我國道路運輸危險貨物車輛的安全管理產生深遠影響。通過規范車輛標志的分類、使用要求和張貼要求，新標準將有助于提高危險貨物車輛的識別度和警示效果，減少道路交通事故的發生，保障人民群眾的生命財產安全。同時，這也將推動我國道路運輸行業向更加安全、高效、綠色的方向發展。
